MPAndroidChart——BarChart条形图组（三）

2020-03-19

字数统计: 666字 | 阅读时长≈ 2分

记录一下BarChart（条形图）的图组（多条数据）使用！

注：本人使用的版本是MPAndroidChart-v3.0.3（如若版本不同有某些方法更新，可在评论区留言，尽我所能帮你解决！）

文章就来讲条形图组（多条数据）的使用（美化）

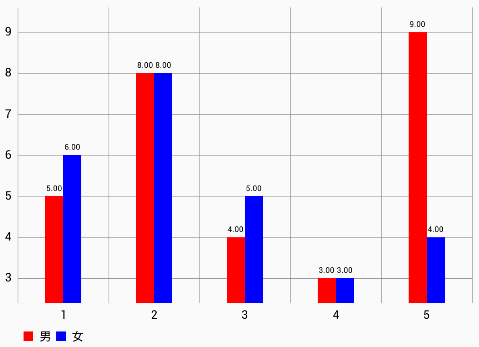

老规矩，先上效果图在这里插入图片描述

XML

<com.github.mikephil.charting.charts.BarChart
        android:id="@+id/bar"
        android:layout_width="match_parent"
        android:layout_height="300dp">
    </com.github.mikephil.charting.charts.BarChart>

Java

这里需要讲一下barData.groupBars()的使用
如果你有多条数据不使用此方法会导致你的多条数据挤在一个X轴点上形成一个堆叠状的图组
里面三个参数分别是 1.X轴起点 2.组与组之间的间隔 3. 组内柱子的间隔
1.X轴起点：一般来根据你数据的X起点来填例如你数据中X轴最小的值是1则填1
2.组与组之间的间距：也就是把X轴数据相等的划分为一个组组组间距你自然就懂了
3.组内柱子的间距： X轴数据相同的柱子间的间距

public class BarChartGroupActivity extends AppCompatActivity {

    private BarChart bar;
    List<BarEntry>list;
    List<BarEntry>list2;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_bar_chart_group);
        bar = (BarChart) findViewById(R.id.bar);
        list=new ArrayList<>();
        list2=new ArrayList<>();

        //为第一组添加数据
        list.add(new BarEntry(1,5));
        list.add(new BarEntry(2,8));
        list.add(new BarEntry(3,4));
        list.add(new BarEntry(4,3));
        list.add(new BarEntry(5,9));

        //为第二组添加数据
        list2.add(new BarEntry(1,6));
        list2.add(new BarEntry(2,8));
        list2.add(new BarEntry(3,5));
        list2.add(new BarEntry(4,3));
        list2.add(new BarEntry(5,4));

        BarDataSet barDataSet=new BarDataSet(list,"男");
        barDataSet.setColor(Color.RED);    //为第一组柱子设置颜色
        BarDataSet barDataSet2=new BarDataSet(list2,"女");
        barDataSet2.setColor(Color.BLUE);   //为第二组柱子设置颜色
        BarData barData=new BarData(barDataSet);   //加上第一组
        barData.addDataSet(barDataSet2);    //加上第二组   （多组也可以用同样的方法）
        bar.setData(barData);

        barData.setBarWidth(0.2f);//柱子的宽度
        //重点！   三个参数   分别代表   X轴起点     组与组之间的间隔      组内柱子的间隔
        barData.groupBars(1f,0.6f,0);

        bar.getXAxis().setCenterAxisLabels(true);   //设置柱子（柱子组）居中对齐X轴上的点


        bar.getXAxis().setAxisMaximum(6);   //X轴最大数值
        bar.getXAxis().setAxisMinimum(1);   //X轴最小数值
        //X轴坐标的个数    第二个参数一般填false     true表示强制设置标签数 可能会导致X轴坐标显示不全等问题
        bar.getXAxis().setLabelCount(5,false);
        bar.getDescription().setEnabled(false);    //右下角一串英文字母不显示
        bar.getXAxis().setPosition(XAxis.XAxisPosition.BOTTOM);   //X轴的位置设置为下  默认为上
        bar.getAxisRight().setEnabled(false);     //右侧Y轴不显示   默认为显示

    }
}
